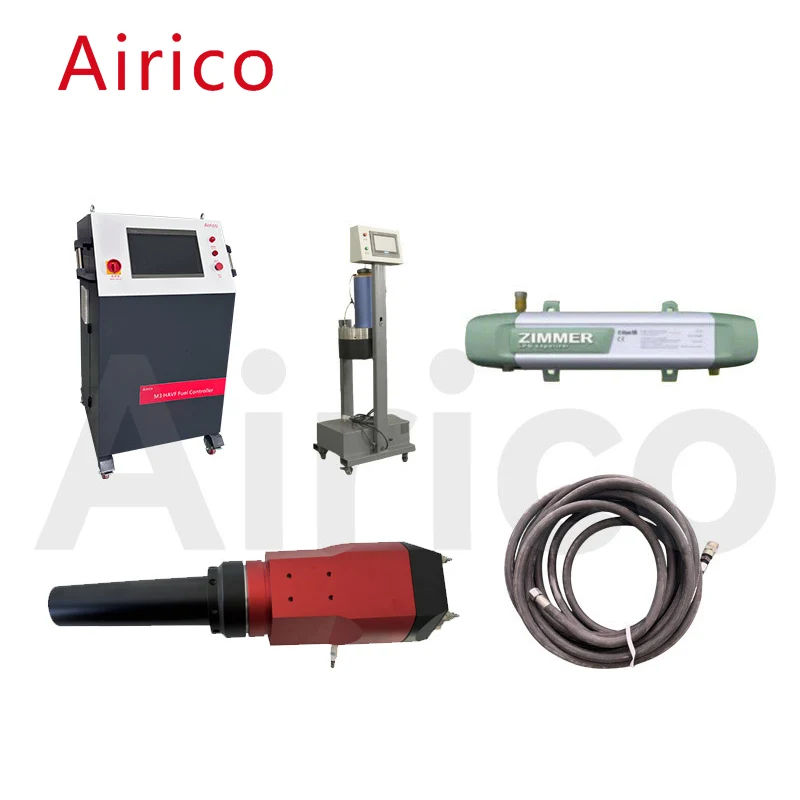

Airico-M3-kylmäsuihkun ohjausjärjestelmässä on edistynyt taso verrattuna vastaaviin ulkomaisiin tuotteisiin, erinomaisella suorituskyvyllä ja helppokäyttöisyydellä. Sillä voidaan saavuttaa ruiskutusprosessin täysin digitaalinen toiminta ja järjestelmän ruiskutusparametrien reaaliaikainen seuranta, joka voi reagoida välittömästi järjestelmävioihin.
|
Määrä |
Projekti |
Perusparametrit |
|
1 |
Ohjaustyyppi |
Kosketusnäyttö + MFC massavirtausmittari + Siemens PLC -ohjaus |
|
2 |
Nimellisteho |
550W |
|
3 |
Syöttöjännite |
AC 220V； 50Hz |
|
4 |
Work environment |
Sisällä, huoneenlämpöinen |
|
5 |
Kerosiinin paine/virtausnopeus |
1,2Mpa15-24L/h |
|
6 |
Hapen paine/virtausnopeus |
1,6Mpa800-1100L/h |
|
7 |
Ohjauskaapin ulkomitat |
500×1050×1364mm |
|
8 |
Control cabinet weight |
80 kg |
Tämäntyyppinen jauhesyöttölaite ottaa käyttöön ulkomaisen teknologian, päivittää ohjausjärjestelmää ja on kätevä jauheen puhdistamiseen. Ruiskutuspistoolin pääkaasua käytetään jauheen syöttökaasuna. Ruiskutettu jauhe kuljetetaan jauheen syöttölaitteen ulostuloon huokoisen jauheen syöttöalustan pyörimisen kautta. Jauhe poistuu jauheen syöttösäiliöstä yhdessä kaasun paineen kautta ja menee ruiskupistooliin. Kosketusnäytön servomoottorin nopeutta säädetään jauheen syöttömäärän säätämiseksi.
|
Määrä |
Projekti |
Perusparametrit |
|
1 |
Jauheen toimitustapa |
Kaavin pneumaattinen tyyppi |
|
2 |
Kaksinkertainen putken kapasiteetti |
3,0L |
|
3 |
Jauhekaasun toimitus |
Typpi tai argon |
|
4 |
Kaasunpaine jauheen toimitukseen |
0,4-1,2 MPa |
|
5 |
Jauheen syöttönopeus |
0-160g/min |
|
6 |
Powder delivery accuracy |
±1 % |
|
7 |
Jauheen syöttökaasun virtausnopeus |
0-25l/min |
|
8 |
External dimensions of powder feeder |
900×450×1650 mm |
|
9 |
Jauhesyöttölaitteen paino |
50kg |
|
Höyrystimen tyyppi/malli |
Epäsuora丨Dry-Electric丨Syöttö ulos |
|||||
|
|
Malli |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
Vaarallisten alueiden luokitus |
|
Class I, Division 1, Group D,T3; Ex d IIA T3 Gb |
||||
|
Hyväksynnät |
|
UL/ULc,CE(ATEX &IECEx),PED(SEP) |
||||
|
Höyrystyskapasiteetti |
Kg/h |
25 |
40 |
50 |
100 |
150 |
|
|
US Gal/h |
12.5 |
20 |
25 |
50 |
75 |
|
|
MMBTU/tunti |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
Nesteen tuloliitäntä |
|
1/2" FNPT |
1/2" FNPT |
1/2" FNPT |
3/4" FNPT |
3/4" FNPT |
|
Vapor Outlet Connection |
|
1/2" FNPT |
1/2" FNPT |
1/2" FNPT |
3/4" FNPT |
3/4" FNPT |
|
Suunnittelupaine (MAWP) |
|
250 psig-17,2 barg |
||||
|
Ylipaineventtiilin asetusarvo |
|
250 psig-17,2 barg |
||||
|
Hydrostaattinen testipaine |
|
375 psig-25,9 barg |
||||
|
Yksikön mitat |
|
26.7"Lx9.5"Hx8.3"W |
67.2"Lx9.5"Hx8.3"W |
|||
|
|
|
677mmPx241mmKx210mmW |
1706mmPx241mmKx210mmW |
|||
|
Toimitusmitat |
|
34" Px 11" K x 14" L |
75" Px 11" K x 14" L |
|||
|
|
|
863mmPx280mmKx356mmW |
1905mmPx280mmKx356mmW |
|||
|
Lähetyksen paino |
|
55 lb / 25 kg |
145 lb / 66 kg |
|||
|
Valinnaiset lisävarusteet |
|
Säiliön kiinnityssarja; Säiliön kiinnitysputkisarja; Seinäkiinnityssarja; siivilä ja putkisto |
Floor Mount Kit;Wall Mount Kit,Strainer and Piping Kit;Regulator/Gauge Kit;Drain Valve Kit |
|||
Airico-M3 ruiskupistooli käyttää propaania polttoaineena, ilmaa palamis- ja jäähdytyskaasuina ja typpeä jauheen syöttämiseen; Ruiskupistooli voi toimia jatkuvasti ja vakaasti pitkän aikaa.
|
Määrä |
Projekti |
Perusparametrit |
|
1 |
Liekin nopeus |
2100m/s |
|
2 |
Jäähdytysmenetelmä |
Ilmajäähdytys |
|
3 |
Coating porosity |
0,1–0,3 % |
|
4 |
Sidoksen vahvuus |
>85 MPa |
|
5 |
Sopiva jauhekoko ruiskutukseen |
10-45um |
|
6 |
Work environment |
Fireproof and ventilated soundproof room |
|
7 |
Ruiskupistoolin ulkomitat |
80mm × 90mm × 300mm |
