Supersonic ruiskutusjärjestelmä

Tervetuloa ostamaan Suzhou Airico Machinery Equipment Co., Ltd:n itsenäisesti kehittämä ja valmistama Airico-DJ3000-yliääniruiskutusjärjestelmä. Sillä ei ole vain ylivoimaista suorituskykyä ja se on edistyneellä tasolla kotimaassa ja ulkomailla, vaan se voi myös toteuttaa ruiskutuksen automatisoinnin. prosessi, mikä tekee tuotantoprosessista mukavamman.

Suzhou Airico Machinery Equipment Co., Ltd. on kiinalainen valmistaja, joka on ollut syvästi mukana ruiskutuslaitteiden tutkimuksessa, kehittämisessä ja valmistuksessa useiden vuosien ajan. Se on koonnut joukon ammatillisia kykyjä ja omaksunut ulkomaista teknologiaa. Se kehitti ensimmäisenä Kiinassa kosketusnäyttöohjattuja plasmalaitteita (Airico-180) (Airico-3710) (Airico-100), yliääniruiskutuslaitteita (Airico-500) (Airoco-8800) (Airico-M2plus) (Airico- M3plus), kaariruiskulaitteet (Airoco400-Airico1000), jotka ovat käytetään laajalti ruiskuteollisuudessa.

Yliäänisuihkujärjestelmä käyttää propaania, propeenia ja muita hiilivetykaasuja tai nestemäisiä polttoaineita sekä korkeapaineista happea palamaan polttokammiossa tai erikoissuuttimessa korkean lämpötilan ja korkeapaineisen liekkivirran tuottamiseksi (lämpötila voi nousta 3200 ℃) ja liekin nopeus on jopa 15002000m/s tai enemmän. Sitten jauhe lähetetään liekkiin aksiaalisesti tai säteittäisesti sulan tai puolisulan hiukkasen tuottamiseksi, ja hiukkaset kerrostetaan esikäsitellylle alustan pinnalle suurella nopeudella (300 600 m/s) pinnoitteen muodostamiseksi.

Yliäänisuihkujärjestelmän liekkinopeus on erittäin nopea, mikä antaa ruiskuhiukkasille erittäin korkean kineettisen energian, jolloin ne voivat törmätä suurella nopeudella, jolloin pinnoitteen hiukkaset yhdistyvät tiiviimmin ja niillä on erinomainen kulutuskestävyys ja korroosionkestävyys. Siksi yliääniruiskutusjärjestelmää käytetään laajalti ilmailu-, auto-, energia-, kemianteollisuudessa, lääketieteessä ja maanpuolustuksessa.

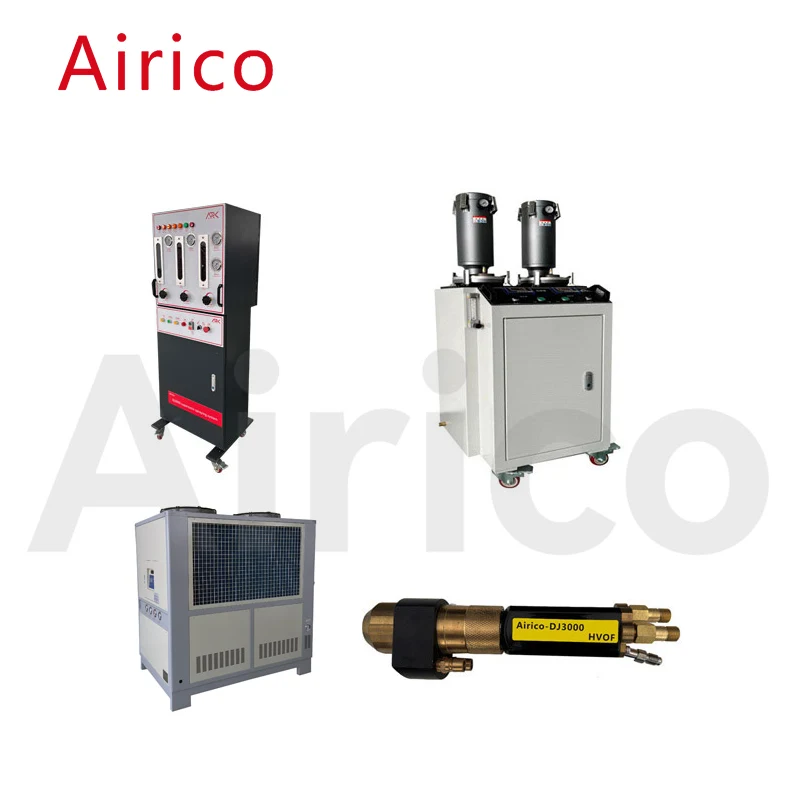

Airico-DJ3000 Ohjauskaappi yliääniruiskutusjärjestelmään

Airico-DJ3000-yliääniliekkiruiskutusjärjestelmällä on edistynyt taso verrattuna vastaaviin ulkomaisiin tuotteisiin, erinomaisella suorituskyvyllä ja helppokäyttöisyydellä. Se voi saavuttaa ruiskutusprosessin automatisoidun toiminnan, valvoa järjestelmää reaaliajassa, ohjata dynaamisesti ruiskutuspistoolin työskentelyprosessia ja reagoida välittömästi järjestelmähäiriöihin.

Airico-DJ3000 Supersonic-ohjauskaapin parametritaulukko

Määrä	Projekti	Perusparametrit
1	Tulovirtalähde	yksivaiheinen AC220V、50hz
2	Syöttöteho	300W
3	Ohjaustyyppi	PLC-ohjaus
4	Kaasun tyyppi ja paine	Propaani 0,65 Mpa
5	Hapen paine	1,2 Mpa
6	Ilmanpaine	0,8 Mpa
7	Typen paine	1,2 Mpa
8	Vedyn paine	0,3-0,4 Mpa
9	Ohjauskaapin mitat	600x600x1760mm
10	Ohjauskaapin paino	130kg

Jauhesyöttölaite yliääniruiskutusjärjestelmään

Airico-DJ3000-yliääninen nopea liekkisumutusjauheen syöttölaite on laite, jota käytetään ruiskutusjauheen varastoimiseen ja toimittamiseen ruiskupistooliin prosessivaatimusten mukaisesti. Typpikaasua käytetään jauheen syöttökaasuna ja ruiskutettu jauhe kuljetetaan jauheen syöttölaitteen ulostuloon jauheen syöttökaasun sumutusvärähtelyn kautta. Se poistuu jauheen syöttösäiliöstä yhdessä jauheen syöttökaasun kanssa ja menee ruiskupistooliin. Jauheen syöttönopeutta voidaan säätää säätämällä kytkentäkaapin paneelissa olevaa potentiometriä.

Airico-DJ3000 Jauhesyöttölaitteen parametrit yliääniruiskutusjärjestelmään

Määrä	Projekti	Perusparametrit
1	Jauheen toimitustapa	Kaavin pneumaattinen tyyppi
2	Kaksinkertainen putken kapasiteetti	6.0L
3	Jauhekaasun lähettäminen	Typpi
4	Jauhetoimituksen ilmanpaine	1,2-1,3 Mpa
5	Jauheen syöttönopeus	0-160g/min
6	Jauheen toimitustarkkuus	±1 %
7	Jauheen syöttökaasun virtausnopeus	400-800l/h
8	Jauhesyöttölaitteen ulkomitat	500x460x1300mm
9	Jauhesyöttölaitteen paino	50kg

Jäähdytysjärjestelmä yliääniruiskutusjärjestelmälle

Kaksoiskompressorikäyttö vähentää koneen kokonaistilavuutta ja lisää tilaa; Käytetään pääasiassa suuttimen ja tiivisterenkaan tehokkaaseen jäähdyttämiseen, mikä saavuttaa suuttimen ja tiivisterenkaan käyttöiän pidentämisen.

Airico-DJ3000 Yliääniruiskutusjärjestelmän jäähdytysjärjestelmän parametritaulukko

Määrä	Projekti	Perusparametrit
1	Yksikön ulkonäkö	1330x780x1310mm
2	Kiertovesikapasiteetti	250kg
3	Jäähdytyskapasiteetti	32,2 kW
4	Poistoveden lämpötilan vaihtelut	5℃
5	Virtalähde	3P AC380 50hz/60hz
6	Kompressori	Kaksoiskompressori	Alkuperä: Daikin, Japani
7	Lähtöpaine	4-8kg säädettävä	Jäteveden virtausnopeus	4m³/h
8	Ulkoinen kiertovesipumppu	Nimellisteho 1,1 kW	Nimellisvirta 1,5A
9	Kylmäaineen ruiskutusmäärä	11kg	Jäähdytysvälineet	F22
10	Tuulettimen teho	85Lx2
11	Kokonaissyöttöteho	13,5 kW
12	Paino	450kg

Ultraääniruiskutuslaitteiden ruiskupistooli

Airico-DJ3000-yliääniliekkisumutin käyttää propaania polttoaineena, happea palamista edistävänä kaasuna, ilmaa ja vettä jäähdyttävänä hiilenä ja typpeä jauheen syöttönä; Ruiskupistooli voi toimia jatkuvasti ja vakaasti pitkän aikaa.

Airico-DJ3000-parametritaulukko ruiskupistoolista Supersonic-ruiskutusjärjestelmään

Määrä	Projekti	Perusparametrit
1	Liekin nopeus	2800m/s
2	Liekin lämpötila	3200℃
3	Ruiskupistoolin teho	100 kW (muunnosarvo)
4	Jauhehiukkasten nopeus	550-650 m/s
5	Jäähdytysmenetelmä	Vesijäähdytys/ilmajäähdytys
6	Jäähdytysveden virtausnopeus	9,5 l/min
7	Pinnoitteen huokoisuus	＜ 1%
8	Sidoksen vahvuus	＞ 70 Mpa
9	Sopiva jauhekoko ruiskutukseen	5-120 μm
10	Kaasun (propaanin) paine	0,65 Mpa
11	Hapen paine	1,1 Mpa
12	Ilmanpaine A	0,75 Mpa
13	Typen paine	1,2 Mpa
14	Vedyn paine	0,35 Mpa
15	Ruiskupistoolin ulkomitat	420x230x50
16	Ruiskupistoolin paino	2,8 kg
