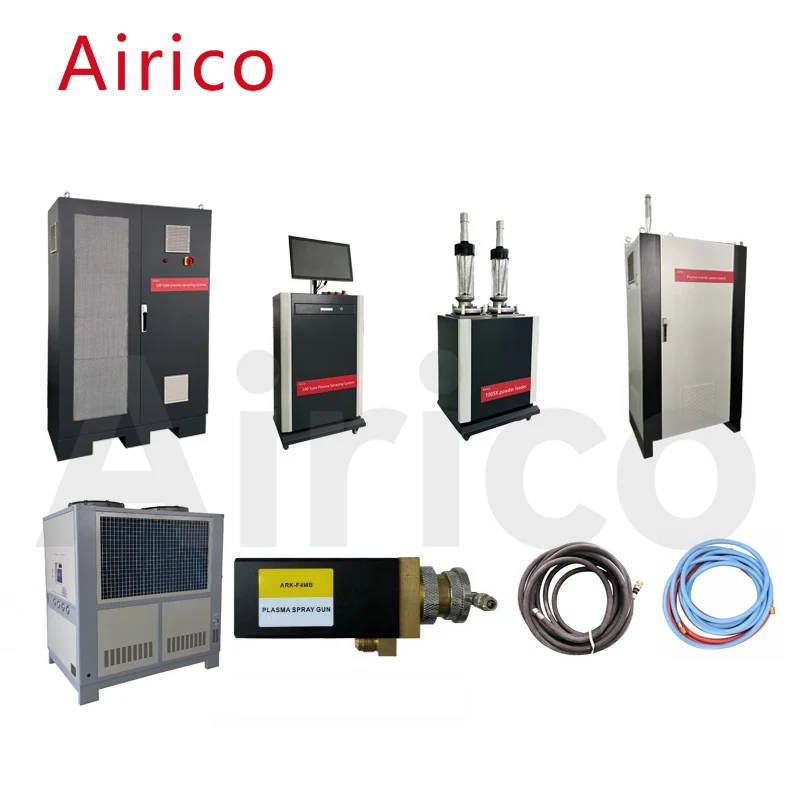

Airico-100 ohjauskaappi on Airico-100 plasmaruiskutusjärjestelmän ohjauskeskus. Koko Airico-100 ruiskutusjärjestelmä voidaan automatisoida ohjauskaappia ohjaamalla. Ja eri jauheiden ruiskutusparametrit voidaan tallentaa. Teknisesti kaikkia kaasuja ohjataan suljetun silmukan massavirtausmittarilla, joka ratkaisee epävakaan paineen ja virtausnopeuden ongelman käytön aikana, mikä johtaa vaihtelevaan plasmaliekin virtaukseen ja jännitteeseen, mikä stabiloi lähtötehoa. Toimintatila: kosketusohjaus.
|
Määrä |
Projektin sisältö |
Perusparametrit |
|
1 |
Tulojännite |
2P AC220V 50Hz |
|
2 |
Syöttöteho |
150V |
|
3 |
Ohjaustyyppi |
PLC+MFC+kosketusnäyttö |
|
4 |
Pääkaasutyyppi ja -paine |
Typpi, argon (0,7-0,8 Mpa) |
|
5 |
Toissijaisen kaasun tyyppi ja paine |
Vety (0,4 Mpa) |
|
6 |
Typen paine |
0,5-0,8 Mpa |
|
7 |
Kaasun käyttötapa |
Argon, argon+vety, typpi, typpi+vety |
|
8 |
MFC toistettavuus |
±0,2 %F.S |
|
9 |
MFC-tarkkuus |
±1 %F.S |
|
10 |
Ulkomitat |
1100x500x1850mm |
Airico-100 plasmaruiskutusjärjestelmän jauheensyöttölaitetta käytetään ruiskujauheen varastointiin ja kuljettamiseen ruiskupistooliin. Jauhetta syötetään typen sumutusvärähtelyllä, ja jauheen syöttönopeutta voidaan säätää ohjauskaapin kautta.
| Määrä | Projekti | Perusparametrit |
| 1 | Jauheen toimitustapa | Kaavin pneumaattinen tyyppi |
| 2 | Kaksinkertainen putken kapasiteetti | 6.0L |
| 3 | Jauhetoimituksen ilmanpaine | 1,1-1,3 Mpa |
| 4 | Jauhekaasun lähettäminen | Typpi |
| 5 | Jauheen syöttönopeus | 0-160g/min |
| 6 | Jauheen toimitustarkkuus | ±1 % |
| 7 | Jauheen syöttökaasun virtausnopeus | 400-800l/h |
| 8 | Jauhesyöttölaite Ulkomitat | 500x460x1300mm |
| 9 | Jauhesyöttölaite Paino | 50kg |
Plasman invertterin virtalähde tarjoaa tasavirtaa ruiskupistoolille käyttämällä IGBT-moduuleja, älykästä moduuliohjausta, vesijäähdytteisiä sähkömoduuleja, pehmeää valokaaren käynnistystä, pieni koko, korkea hyötysuhde, alhainen virrankulutus, hyvä lämmönpoisto, jatkuva toiminta ja alhainen epäonnistumisprosentti. Se on tällä hetkellä erinomainen plasmavirtalähde Kiinassa.
| Määrä | Projekti | Perusparametrit |
| 1 | Tulovirtalähde | 3P AC380V、50Hz/60Hz |
| 2 | Nimellislähtöteho | 100 kW |
| 3 | Suurin tyhjäkäyntijännite | DC 125V |
| 4 | Toimintavirta | 100-1000A |
| 5 | käyttöjännite | 30-125V |
| 6 | Nykyinen tarkkuus | 1 % |
| 7 | Latausnopeus | 90 % |
| 8 | Virtalähde Ulkomitat | 1510x1000x1070mm |
| 9 | Paino | 1600kg |
Sekoita plasmalaitteiden vesi ja sähkö ja lähetä se ruiskupistooliin. Syötä samalla korkeataajuinen pulssijännite, joka tarvitaan ruiskupistoolille kaaren käynnistämiseen ja ruiskutuspistoolin paluuveden lämpötilan ja jäähdytysveden paineen havaitsemiseen. Se on kevyt, joustava ja helppo vetää. Hyvä valokaaren sytytyskyky, mikä vähentää hetkellistä sähköiskua, kun suutin käynnistää kaaren.
| Määrä | Projekti | Perusparametrit |
| 1 | Tulojännite | AC220V50Hz/60Hz |
| 2 | Nimellisteho | 250W |
| 3 | Ohjaustila | Ulkoinen ohjaus |
| 4 | Ulostulon korkeataajuinen jännite | 2500-3000 AC |
| 5 | Ulkomitat | 610x480x340mm |
| 6 | Paino | 30kg |
Kaksoiskompressorikäyttö vähentää koneen kokonaistilavuutta ja lisää tilaa; Käytetään pääasiassa ruiskutuspistoolin tehokkaan jäähdytyksen saavuttamiseen ja suuttimen käyttöiän pidentämiseen.
| Määrä | Projekti | Perusparametrit | ||
| 1 | Yksikön ulkonäkö | 1330x780x1310mm | ||
| 2 | Kiertovesisäiliön tilavuus | 250kg | ||
| 3 | Jäähdytyskapasiteetti | 32,2 kW | ||
| 4 | Poistoveden vaihtelut lämpötila |
5℃ | ||
| 5 | Virtalähde | 3P AC380 50Hz/60Hz | ||
| 6 | Kompressori | Kaksoiskompressori | Alkuperä: Sanyo, Japani | |
| 7 | Lähtöpaine | 4-8kg säädettävä | Jätevesivirtaus korko |
4m3/h |
| 8 | Ulkoinen kiertovesipumppu | Nimellisteho 1,1 kW |
Nimellisvirta 1,5A | |
| 9 | Kylmäaineen ruiskutusmäärä | 11kg | Jäähdytys media |
F22 |
| 10 | Tuulettimen teho | 85Lx2 | ||
| 11 | Kokonaissyöttöteho | 13,5 kW | ||
| 12 | Paino | 450kg | ||
Airico-F4MB plasmaruiskutuslaitteet on varustettu ruiskupistoolilla, jolla on suuri nimellisteho ja suurin lähtöteho saavuttaa 80KW. Tuotantotyössä se voi parantaa tuotannon tehokkuutta, lyhentää ruiskutusaikaa ja vähentää käsittelykustannuksia. Sen vakiorakenne voi nopeasti korvata erilaisia laitteita, kuten erilaisia suuttimia, elektrodeja, ja jauheen syöttöportit voidaan valita vastaamaan eri materiaalien ruiskutustarpeita.
| Määrä | Projekti | Perusparametrit |
| 1 | Nimellislähtöteho | 60 kW |
| 2 | Nimellisvirta | 100-1000A |
| 3 | Käyttöjännite | 30-100V |
| 4 | Ulkomitat | 80x75x190mm |
| 5 | Paino | 3,5 kg |
